ECG et Papiers ECG

La différence réside dans le nombre de vecteurs électriques enregistrés pour analyser l’activité cardiaque :

• Un ECG 3 dérivations capte les leads I, II et III : suffisant pour un monitoring de base (rythme, fréquence).

• Un ECG 6 dérivations ajoute les dérivations aVR, aVL et aVF (frontales augmentées), améliorant l’analyse de la repolarisation et du rythme cardiaque.

• Un ECG 12 dérivations inclut en plus 6 dérivations précordiales (V1 à V6), offrant une vue complète de l’activité électrique dans les plans frontal et horizontal. C’est le standard diagnostique pour détecter infarctus, hypertrophies, bloc de branche et autres anomalies cardiaques complexes.

Le papier ECG est un papier thermique quadrillé utilisé pour imprimer les tracés électrocardiographiques. Il possède un quadrillage standardisé :

• Horizontalement : 1 mm = 0,04 s
• Verticalement : 1 mm = 0,1 mV

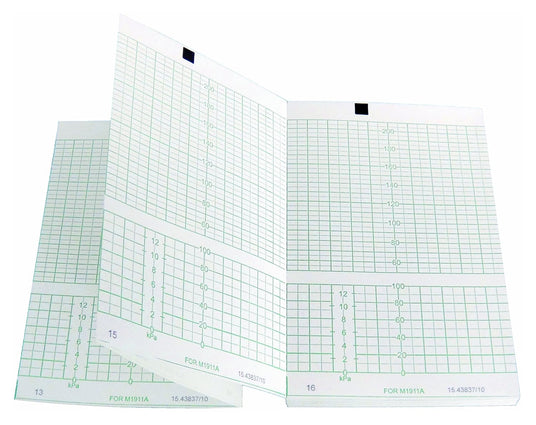

Ces repères permettent de mesurer précisément la fréquence cardiaque, la durée des ondes et l’amplitude des signaux. Il existe des formats différents (rouleaux ou feuilles en Z), selon les modèles d’électrocardiographes. L’utilisation d’un papier compatible est essentielle pour garantir la lisibilité et la fiabilité du diagnostic.

La durée de conservation d’un ECG dépend de la réglementation en vigueur. En France, le tracé ECG fait partie du dossier médical et doit être archivé pendant 20 ans à compter de la date du dernier soin, selon l’article R1112-7 du Code de la santé publique.

Il peut être conservé sous format papier ou numérique, à condition d’en garantir l’intégrité, la lisibilité et la confidentialité.
